Температура и мощность паяльника: настройка для проводов, микросхем и плат
Пайка проводов и пайка микросхем — два разных режима работы. Провода имеют большое сечение и быстро отводят тепло, поэтому требуют высокой мощности. Микросхемы и платы, наоборот, чувствительны к перегреву: тонкие дорожки отслаиваются, а компоненты выходят из строя. Актуальные модели смотрите в разделах паяльников и наборов и паяльных станций.
Главная ошибка новичка — купить один мощный паяльник и пытаться паять им платы. Результат предсказуем: перегретые дорожки, повреждённые чипы, испорченная плата. Обратная ошибка — взять маломощный паяльник для толстых проводов: тепла не хватит, припой не растечётся, получится холодная пайка с плохим контактом.
Что важнее — мощность или температура? Ответ зависит от задачи. Для проводов решающее значение имеет мощность: она позволяет удерживать температуру при контакте с массивным металлом. Для микросхем важнее точная и стабильная температура, а мощность должна быть умеренной.
Из этой статьи вы узнаете: какую мощность выбрать для разных задач, при какой температуре паять провода и микросхемы, почему для плат нужен паяльник с регулятором температуры и на что смотреть при покупке.
Мощность паяльника: сколько ватт нужно для проводов и микросхем
Мощность определяет, насколько быстро паяльник восстанавливает температуру после контакта с деталью. Чем массивнее деталь, тем больше тепла она забирает и тем выше нужна мощность.
Для пайки проводов
Сечение провода напрямую влияет на требуемую мощность.
- Тонкие провода (до 1 мм²) — 25–40 Вт. Подойдут для наушников, сигнальных линий, тонких шлейфов.
- Средние провода (1–4 мм²) — 40–60 Вт. Это основной диапазон для бытовых и ремонтных задач: питание, соединения внутри техники.
- Силовые провода (4–10 мм²) — 60–100 Вт. Акустические кабели, автомобильная проводка, силовые линии.
- Толстые шины, клеммы, разъёмы — 100–200 Вт или паяльная станция. Обычный ручной паяльник здесь работает на пределе.
Причина простая: толстый провод работает как радиатор. Если мощности не хватает, жало остывает быстрее, чем припой успевает расплавиться. Пайка становится рыхлой, контакт — ненадёжным. Для средних и силовых жил удобны модели с запасом по ваттам и быстрым восстановлением температуры.
Запас мощности для средних и силовых проводов: быстрее восстанавливает температуру после контакта с массивной жилой, меньше риск холодного шва.
Вариант ближе к верхнему диапазону мощности с цифровой индикацией — удобно, когда нужно прогреть клеммы и толстые жилы без «угадывания» режима.
Для пайки микросхем и плат
Здесь логика обратная: мощность не должна быть слишком высокой, иначе есть риск перегреть дорожки и компоненты. Но и слишком слабый паяльник плох: приходится держать жало на плате дольше, а это как раз и приводит к перегреву.
- Мелкие SMD, чипы, тонкие дорожки — 20–40 Вт. Это стандартный диапазон для работы с платами. В технической документации нередко указывают, что для демонтажа микросхем мощность паяльника не должна превышать 40 Вт.
- Выводные компоненты, средние платы — 30–50 Вт. Конденсаторы, резисторы, разъёмы, транзисторы в обычных корпусах.
- Главное для микросхем — не ватты, а точная температура и её стабильность. Поэтому для плат выбирают не самый мощный паяльник, а модель с регулятором температуры — чаще монтажную станцию со сменными жалами.
Компактная монтажная станция под точную микропайку: стабильная температура и ручка C210 для SMD и мелких чипов, где важнее контроль, а не «лишние» ватты.
Станция с ручкой T115 для плотного монтажа и чувствительных микросхем: короткие касания при правильной температуре вместо долгого прогрева слабым жалом.
Сводная таблица мощности
| Задача | Рекомендуемая мощность |
|---|---|
| Тонкие провода (до 1 мм²) | 25–40 Вт |
| Средние провода (1–4 мм²) | 40–60 Вт |
| Силовые провода (4–10 мм²) | 60–100 Вт |
| SMD и мелкие чипы | 20–40 Вт |
| Выводные компоненты | 30–50 Вт |
| Многослойные платы | 40–60 Вт |
Температура пайки: провода
Для проводов температура зависит в первую очередь от типа припоя, а не от сечения. Общее правило: температура жала должна быть на 40–60 °C выше температуры плавления припоя. Без подходящего флюса даже правильный нагрев не спасёт: расплав скатывается шариками.
Оловянно-свинцовые припои (ПОС-61)
ПОС-61 плавится при 183–190 °C. Рабочая температура жала — 240–280 °C. Для тонких проводов лучше держаться ближе к 240–260 °C, чтобы не пережечь изоляцию. Для средних и толстых — 260–280 °C.

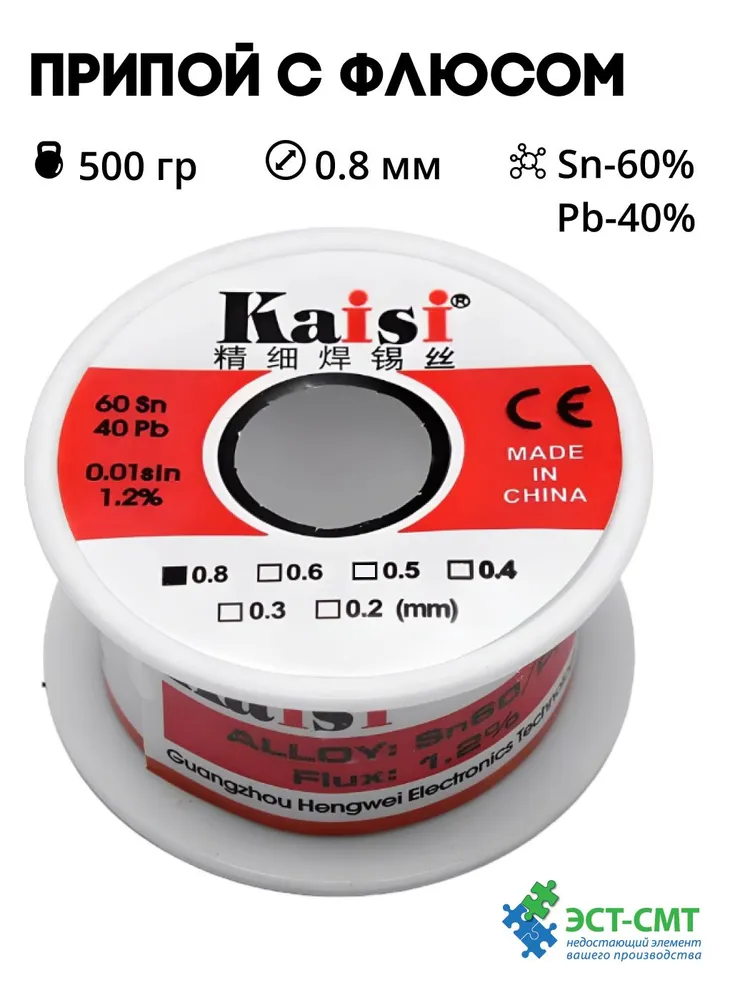

Практичный диаметр под провода и выводной монтаж: при рабочей температуре жала около 240–280 °C шов контролируется проще, чем на безымянной катушке без маркировки.
Бессвинцовые припои
Бессвинцовые припои плавятся при 217–227 °C и требуют более высокой температуры жала — 300–350 °C. Они хуже смачивают поверхности, поэтому важно использовать качественный флюс и не экономить на температуре.
Практические ориентиры
- Тонкие провода, ПОС-61 — 240–260 °C.
- Средние провода, ПОС-61 — 260–280 °C.
- Силовые провода, ПОС-61 — 280–320 °C.
- Бессвинцовый припой — 300–350 °C независимо от сечения, но с поправкой на тонкость провода.
Если пайка идёт тяжело, припой не растекается и собирается в шарик — температуру стоит поднять на 10–20 °C. Если изоляция плавится или темнеет — наоборот, снизить.
Температура пайки: микросхемы и платы
Для микросхем правило другое: температура выше, но время контакта короче. Долгий нагрев при низкой температуре опаснее, чем короткий контакт при правильной.
Рабочие диапазоны
- Выводные компоненты, обычные платы — 260–300 °C.
- SMD-компоненты, мелкие чипы — 280–320 °C. Время контакта — не более 2–3 секунд на одну точку.
- BGA, тонкие выводы, чувствительные микросхемы — 300–330 °C. Лучше использовать термовоздушную станцию, чтобы не касаться платы жалом.
- Многослойные платы с полигонами — 320–350 °C, но с предварительным прогревом платы. Без прогрева тепло уходит в слои металла, и пайка не получается.

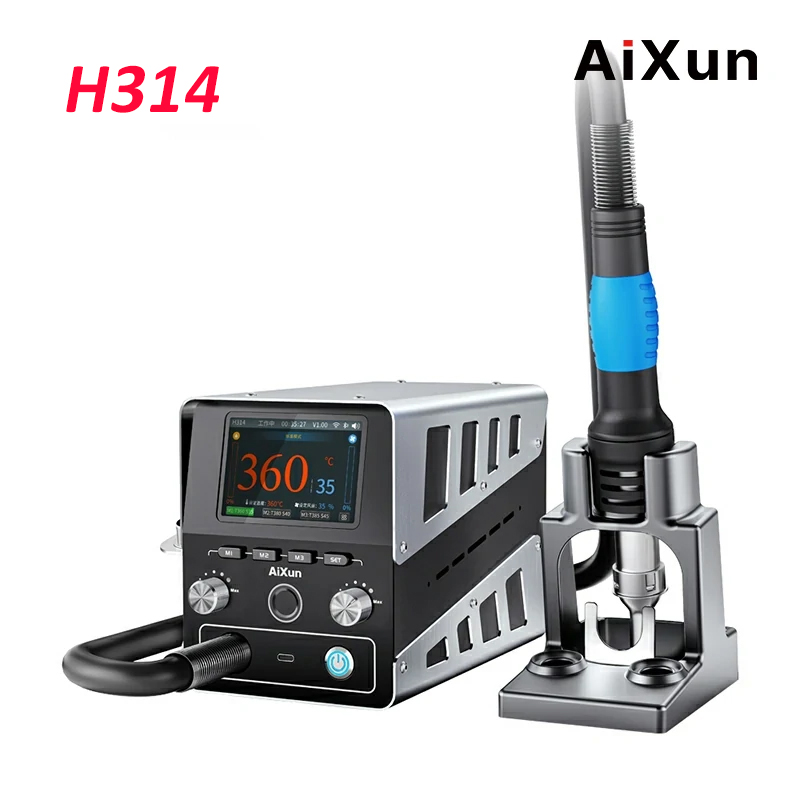

Термовоздушный канал для BGA и многовыводных корпусов: прогрев зоны без долгого касания жалом — как раз тот сценарий, где «только паяльник» часто портит плату.
Почему нельзя долго держать жало
При длительном контакте тепло успевает распространиться по дорожкам и дойти до компонентов. Даже при температуре 280 °C можно убить чип, если держать жало 10 секунд. При 320 °C достаточно 2 секунд. Поэтому для плат критична не только температура, но и скорость работы.
Ошибка новичка
Самая частая ошибка — поставить низкую температуру (например, 250 °C) и держать жало на плате долго, ожидая, пока припой расплавится. В итоге плата прогревается целиком, дорожки отслаиваются, а компоненты перегреваются. Правильнее выставить 300–320 °C и коснуться на 1–2 секунды.
Почему для микросхем нужен паяльник с регулятором температуры
Фиксированная мощность не даёт точной температуры. Паяльник без регулятора нагревается до некой равновесной температуры, которая зависит от напряжения в сети, длины жала, окружающей температуры и времени работы. Предсказать её невозможно, а для микросхем это критично.
Регулятор позволяет:
- выставить точную температуру в диапазоне 200–450 °C;
- удерживать её стабильно при контакте с платой;
- быстро менять режим под разные задачи;
- избегать перегрева и холодной пайки.
Паяльная станция с термопарой в жале точнее, чем «крутилка» на корпусе: она измеряет температуру непосредственно в точке контакта и корректирует нагрев в реальном времени. Из ручных вариантов с индикацией для бытовых задач удобен, например, цифровой паяльник ПЦ-60Д.
Регулировка и цифровая индикация в диапазоне, который перекрывает провода средней толщины и большинство бытовых задач без ухода в «неизвестную» температуру.
Что искать:
- регулировка температуры, а не мощности;
- диапазон от 200 до 400–450 °C;
- сменные жала;
- быстрый нагрев;
- защита от перегрева;
- желательно — антистатическая защита.
Какой паяльник выбрать: сценарии
Для проводов. 40–60 Вт, простое жало. Можно без регулятора, но с ним удобнее: проще подобрать температуру под припой и сечение провода. Смотрите модели в паяльниках и наборах — например AiXun T208 или ПЦ-60Д / ПЦ-110Д.
Для микросхем и плат. 20–40 Вт с регулятором температуры, тонкое жало. Оптимально — паяльная станция: она даёт стабильную температуру и позволяет менять жала под разные задачи. Для плотного монтажа удобны ручки серии C115 / Sugon C115.
Универсальный вариант. Паяльная станция с регулировкой 200–450 °C и набором сменных жал. Закрывает и провода, и платы.
Универсальная монтажная станция со стабильным удержанием температуры: один пост и под провода, и под платы, если менять жала и режимы под задачу.

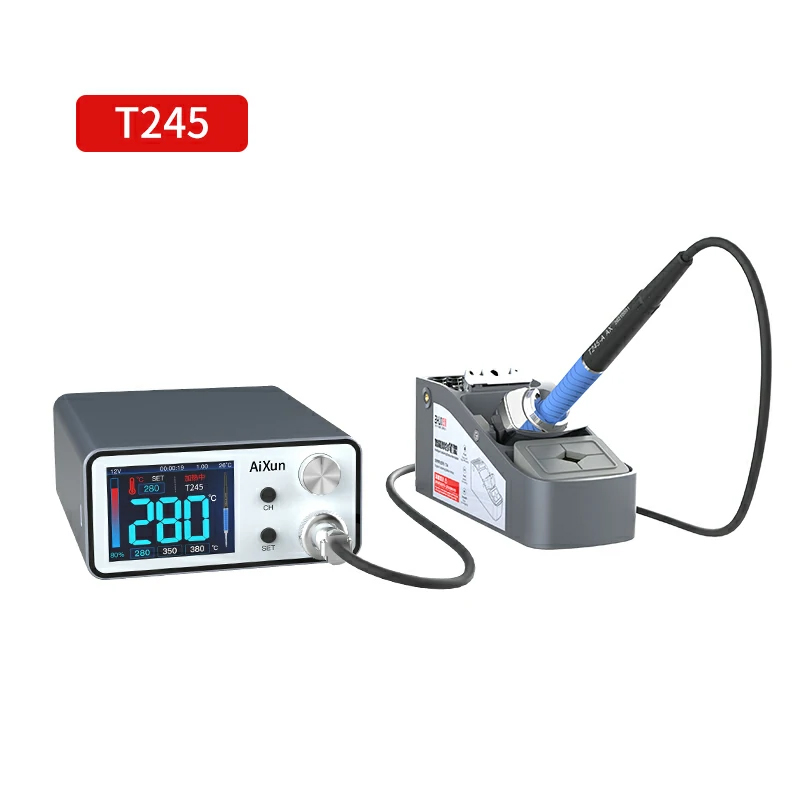

Станция с ручкой T245 — запас по теплоёмкости для выводных компонентов и средних задач, при этом с нормальным контролем температуры для электроники.
Для профессиональной работы. Паяльная станция с термопарой в жале, антистатическая защита, отдельная термовоздушная станция для SMD и BGA. Из монтажных станций в каталоге также смотрите YIHUA 982-III/C210 и термовоздушные модели вроде AiXun H312.
На что смотреть при покупке:
- диапазон температур;
- наличие сменных жал и их доступность;
- стабильность температуры при контакте;
- скорость нагрева;
- отзывы о работе через несколько месяцев;
- гарантия и сервис.
Частые ошибки
- Слишком мощный паяльник для микросхем. Перегрев, отвал дорожек, выход компонентов из строя.
- Слишком низкая температура. Холодная пайка, рыхлый контакт, который со временем отваливается.
- Долгий контакт с платой. Даже при правильной температуре длительный нагрев убивает компоненты.
- Отсутствие флюса. Припой не растекается, пайка получается неровной — берите подходящий состав в разделе флюсов.
- Экономия на жале. Дешёвые жала быстро окисляются и не держат температуру. Подборку смотрите в жалах и наконечниках.
- Работа без вентиляции. Пары флюса вредны — для постоянного стола имеет смысл дымоуловитель.
Краткая таблица: мощность и температура под задачу
| Задача | Мощность | Температура |
|---|---|---|
| Тонкие провода | 25–40 Вт | 240–260 °C |
| Средние провода | 40–60 Вт | 260–280 °C |
| Силовые провода | 60–100 Вт | 280–320 °C |
| Выводные компоненты | 30–50 Вт | 260–300 °C |
| SMD и мелкие чипы | 20–40 Вт | 280–320 °C |
| Многослойные платы | 40–60 Вт | 320–350 °C |
Итог
Для проводов мощность растёт вместе с сечением: от 25–40 Вт для тонких до 60–100 Вт для силовых. Температура зависит от припоя: 240–280 °C для ПОС-61, 300–350 °C для бессвинцовых.
Для микросхем мощность должна быть умеренной — 20–40 Вт, но обязательно с регулятором температуры. Рабочий диапазон — 260–320 °C, время контакта минимальное. Универсальное решение — паяльная станция с регулировкой и сменными жалами.
Главное правило: температура выше — время контакта короче. И не пытайтесь паять платы тем же паяльником, которым паяете силовые провода.
Что купить: критерии выбора паяльника для микросхем
- Регулировка температуры от 200 до 450 °C.
- Мощность 20–40 Вт для плат, 40–60 Вт для универсальной работы.
- Сменные жала: конус, игла, лопатка — в каталоге жал и наконечников.
- Быстрый нагрев и стабильная температура при контакте.
- Защита от перегрева.
- Антистатическая защита, если работаете с чувствительной электроникой.
- Отзывы о реальной работе и гарантия.
Практичный старт: для проводов — AiXun T208 или ПЦ-60Д; для плат — Aifen A9 / AiXun T405-115; универсально — Sugon T36 или AiXun T3A-T245. Полный ассортимент — паяльники и паяльные станции.
