Держатели плат
Держатель платы фиксирует PCB и освобождает обе руки для инструмента. Рамка удобнее третьей руки с зажимами-крокодилами, когда нужна жёсткая фиксация и доступ с двух сторон. При ремонте смартфона она снижает смещение платы в момент пайки разъёма и меньше перекрывает обзор под микроскопом.

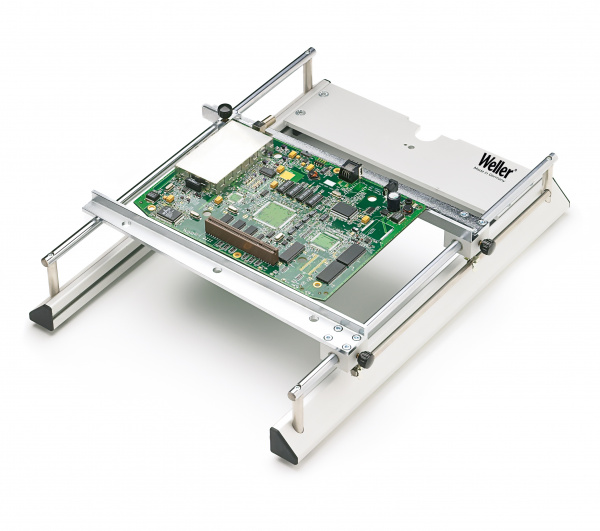

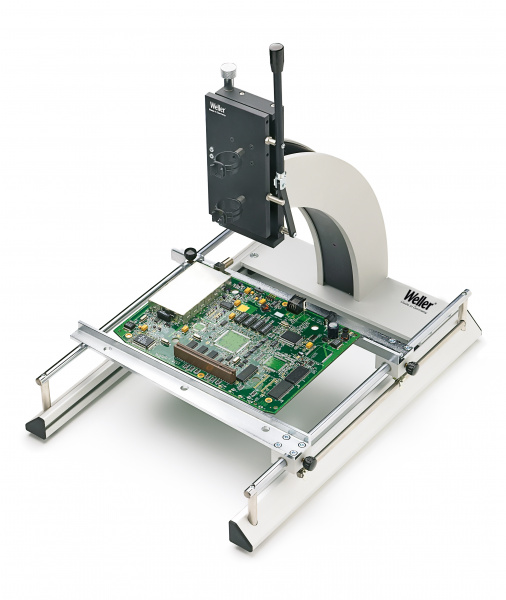

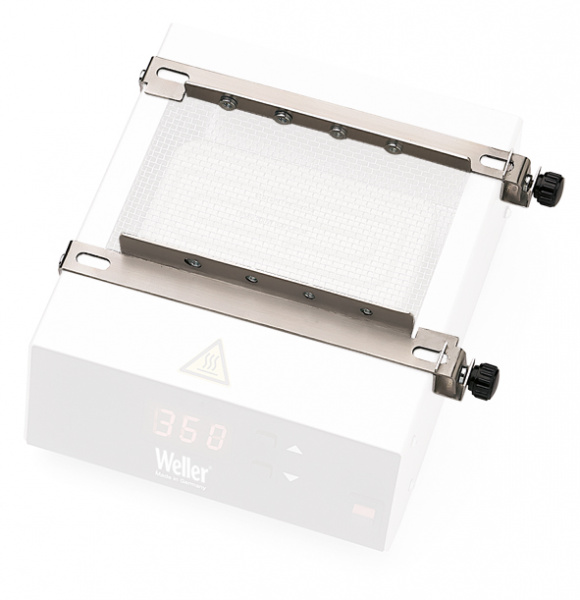

В подборке — держатели плат Weller. Общий раздел держателей включает зажимы и третьи руки; здесь — фиксация печатных плат.
Когда нужен держатель платы
-
Демонтаж и посадка разъёмов
Фиксация нужна, если плата смещается во время нагрева. -
Работа под микроскопом
Рамка снижает дрожание и сдвиг. -
Двусторонний монтаж
Рамка открывает нижнюю сторону без пальцев в зоне жала.
Как выбрать держатель
Учитывайте размер платы, ход зажимов и положение стоек относительно фена. Для смартфонов нужна компактная рамка, для блоков питания — запас по диагонали. Не зажимайте текстолит до изгиба: трещина и отслоение дорожки обходятся дороже держателя.
Типичные ошибки
Фиксация за хрупкий край с разъёмами. Слишком большая рамка для маленькой платы. Стойки на пути потока фена. Отсутствие ESD на цифровой плате.
Для каких работ подходит держатель
Ремонт смартфона и компактных плат — небольшая рамка, чтобы стойки не мешали фену и микроскопу. Блоки питания и крупные PCB — держатель с запасом по диагонали. Третью руку оставляйте для провода и мелкой детали: зажимы-крокодилы хуже удерживают тонкий текстолит и чаще повреждают маску.
Частые вопросы
-
Что выбрать: держатель платы или третью руку?
Третья рука удобна для проводов и мелких деталей. Рамка фиксирует саму плату. Для ремонта смартфона чаще нужна рамка. -
Подойдёт ли один держатель для плат любого размера?
Нет. Слишком большая плата не удержится в зажимах, слишком маленькая будет смещаться. Диапазон размеров указан в карточке товара. -

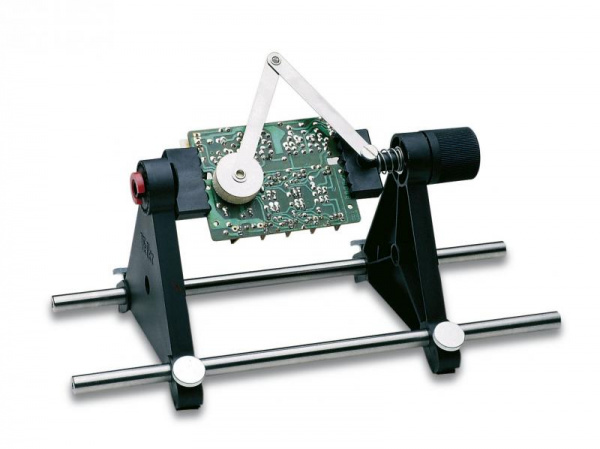

Нужна ли антистатическая версия?
Для цифровой электроники — да. Металлическая рамка без ESD повышает риск повреждения чувствительных компонентов, особенно в сухом помещении.
Если вы затрудняетесь с выбором — свяжитесь с нашими менеджерами. Мы поможем подобрать держатель платы под ваши задачи и бюджет.
